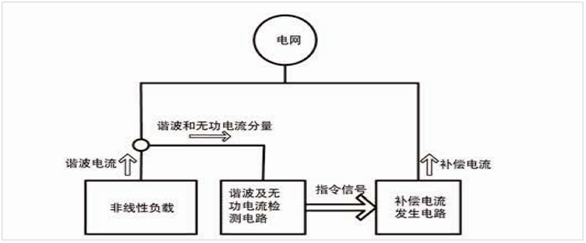

APF工作原理圖
產品功能濾除諧波，降低損耗，改善電能質量
■ 動態有源濾波，在不受系統阻抗變化影響的情況下，可同時濾除2到50次諧波，使其電能質量指標達到國家標準，并能自動消除系統諧振

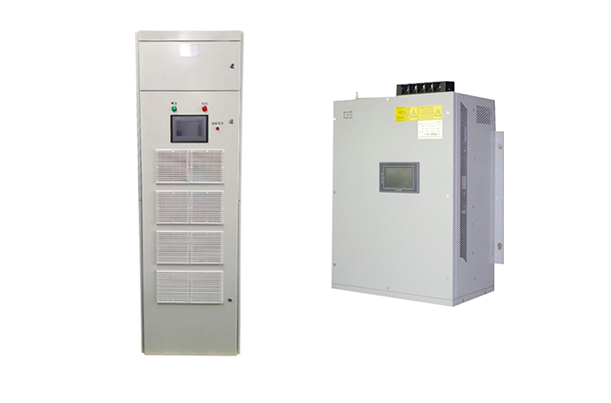

■ 25-150A五種容量模塊，任意容量組合并機，單柜容量可達600A，滿足不同容量需求
■ 采用模塊化設計，體積小重量輕，安裝時無需吊機、叉車等大型設備，省時、省力
■ 針對不同的機型配備多種監控方式，包括3.8英寸LCD顯示屏、4.3英寸觸摸彩屏、7英寸全彩顯示屏
■ 獨特的多層空間散熱設計，可有效隔絕環境粉塵粘附，提高產品散熱效率，設計過程中無需額外考慮
■ DSP全數字控制，20kHz開關頻率，對負載的動態變化響應速度快，可在50us內響應，并在5ms內完全響應
■ 在負載超過有效量程后，具有自動限流功能，在充分保證濾波效果的同時確保裝置安全運行
■ 完善的控制保護電路，設有過壓保護、過流保護、過熱保護、IGBT保護等，確保裝置安全運行
城市軌道交通行業、石化和天然氣行業、鋼鐵、冶金行業、污水處理行業、水泥行業、汽車行業、煙草行業、紡織行業、造紙行業、造船行業、國防系統、醫院、通信等
參數配置
|
項 目 |
200v~400v |
480v |
690v |
|
系統參數 |
|||
|
額定輸入線電壓 |
200v(-20%~+20%) 220v(-40%~+20%) 380v(-40%~+20%) |
480v(-20%~+20%) |
690v(-20%~+20%) |
|
電網頻率 |
50hz/60hz |
50hz/60hz |
50hz/60hz |
|
可并聯臺數 |
無限 |
||
|
電網結構 |
三相三線、三相四線 |
||
|
電流互感器 |
150/5~10000/5 |
||
|
電路拓?fù)?/span> |
三電平 |
||
|
性能指標 |
|||
|
額定容量 |
單模塊容量包含50A、75A、100A、150A，單柜可達600A |
||
|
濾波范圍 |
2～50次任意次數可選 |
||
|
濾波程度 |
2～50次任意次數可調 |
||
|
動態響應時間 |
<50us |
||
|
全響應時間 |
＜5ms |
＜5ms |
＜5ms |
|
通訊接口 |
RS485，網口（選配） |
||
|
通訊協議 |
Modbus協議、TCP/IP |
||
|
安裝方式 |

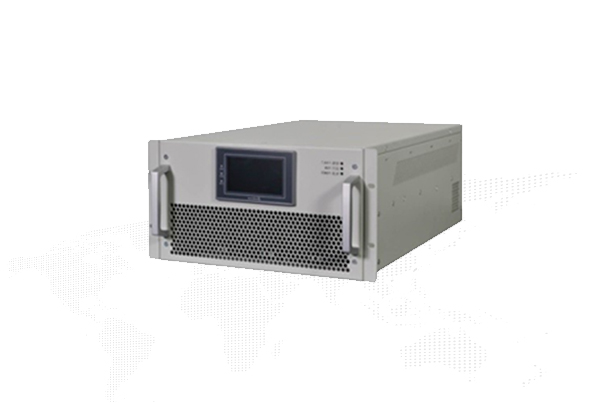

壁掛式/機架式 |
整柜式 |
機架式/壁掛式 |
|
尺 寸 (寬*深*高)mm2 |
440*470*150 440*590*190 440*600*230 500*510*270 |
800*600*2200 |
500*590*250 |
|
防護等級 |
IP20，其余IP等級可定制 |
||
